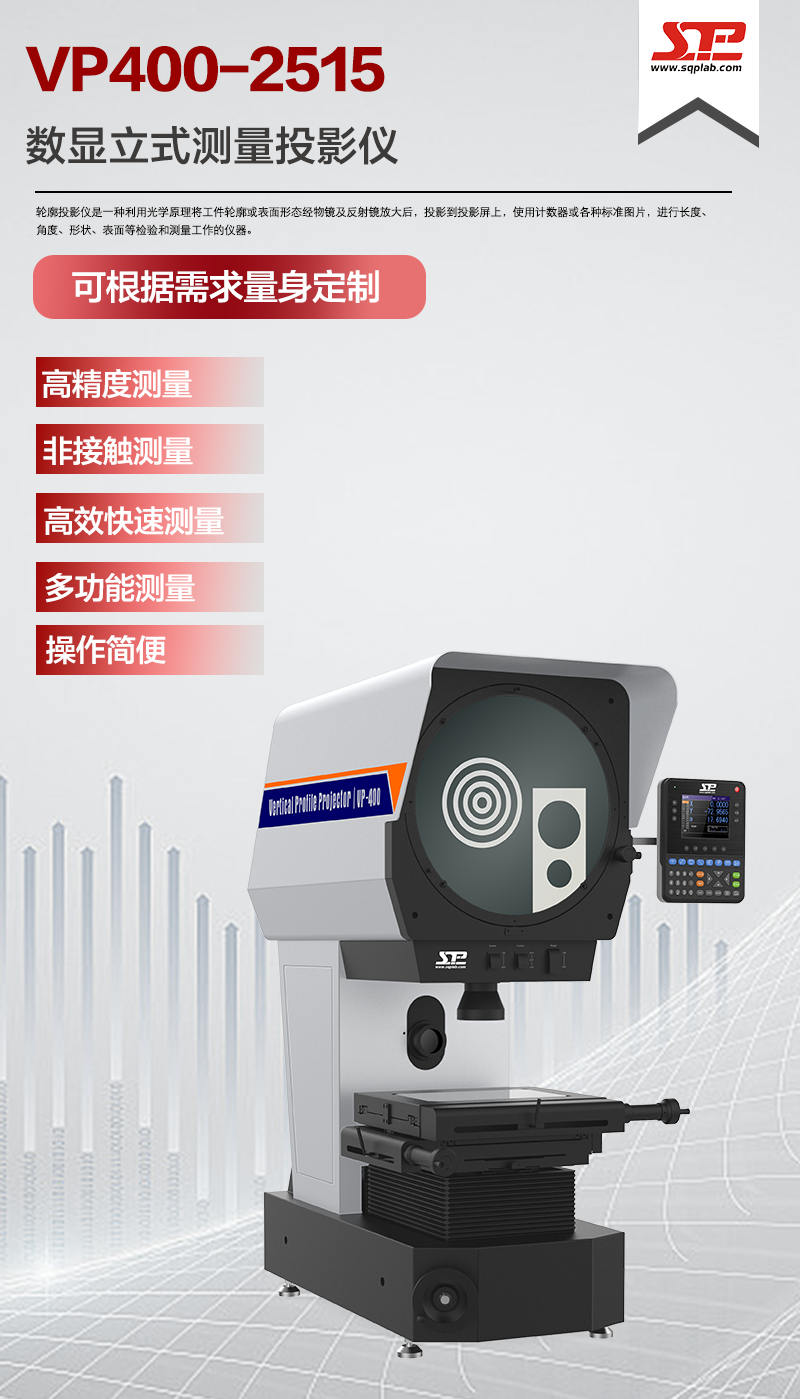

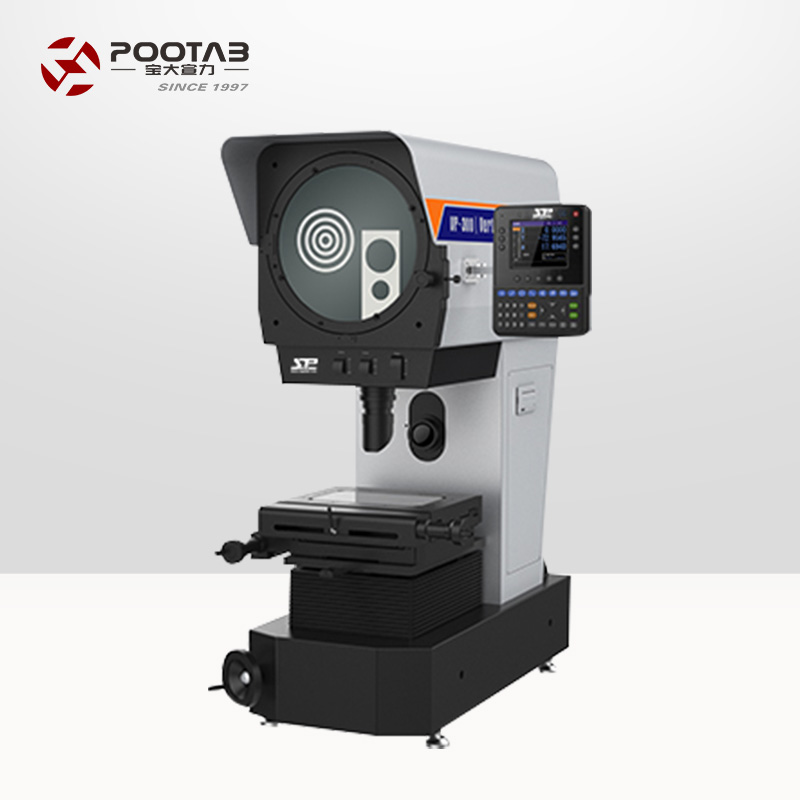

規格型號：VP400-2010、VP400-2515
數據指標：測量精度≤3.0+L/200
立即免費獲?。簝x器報價方案與儀器PDF資料！
● 升降系統采用滾珠交叉導軌結構和精密絲桿傳動，使升降傳動舒適、穩定；
● 采用鍍膜工藝反光鏡，成像更清晰，防塵效果好；
● 采用亮度可調透射和反射照明，適應不同工件的測量需求；
● 采用進口高亮度、長壽命LED光源，滿足測量需求；
● 光學系統品質優良，物鏡成像清晰，放大倍率誤差<0.08%；
● 軸流風機雙向散熱，提供散熱效能，延長使用壽命；
● 彩色液晶屏數顯表DP400，實現2D測量；
● 內置微型熱敏打印機，輕松實現測試數據打印和存檔；
● 標配10X物鏡， 可選配20X，50X物鏡，旋轉工作臺，腳踏開關，測試夾具等附件。
技術參數:
儀器名稱 | 數顯立式測量投影儀 | |
反像型 | VP400-2010 (#511-410) | VP400-2515 (#511-420) |
正像型 | VP400-2010Z(#511-410Z) | VP400-2515Z(#511-420Z) |
工作臺尺寸 | 308x408mm | 308x408mm |
玻璃臺尺寸 | 198x306mm | 198x306mm |
工作臺行程 | 200x100mm | 200x150mm |
產品尺寸(L×W×H) | 1003x617x1309mm | 1003x617x1309mm |
包裝尺寸(L×W×H) | 1200x800x1580mm | 1200x800x1580mm |
調焦行程 | 100mm (調焦) | |
測量精度 | ≤3+L/200(um) | |
分辨率 | 0.0005mm | |
工作臺承重 | 10Kg | |
投影屏 | 直徑:φ412mm,有效測量范圍 ≥ ?400( “米” 線) | |
旋轉角度 0~360°;分辨率: 1’或 0.01°，精度6’ | ||
數據處理器 | DP400多功能彩色液晶屏數據處理器 | |
光源 | 透射照明：3.2V/10W LED燈 反射照明：3.2V/10W LED燈 | |
使用環境 | 室溫20℃±5℃，相對濕度40％－70％RH | |
電源 | AC110V/60Hz; 220V/50Hz,150W | |
冷風系統 | 3軸風扇 | |
毛/凈重 | 280/230kg | 280/230kg |
物鏡:
物鏡放大率 | 5X(選配) | 10X(標配) | 20X(選配) | 50X(選配） |
物鏡物方視場 | φ80mm | φ40mm | φ20mm | φ8mm |
物鏡工作距離 | 65mm | 80mm | 67.7mm | 51.4mm |
標準配置：
產品名稱 | 貨號# | 產品名稱 | 貨號# |
數顯表DP400 | 510-340 | 打印機 | 581-901 |
10X物鏡（半反半透鏡） | 511-110 | 電源線 | 581-921 |
防塵罩 | 511-911 | 膠片夾 | 581-341 |
產品保修卡/保修卡 | ------ | 產品說明書/裝箱單 | ------ |
可選配置：
產品名稱 | 貨號# | 產品名稱 | 貨號# |
5X物鏡 | 511-100 | 頂針架 | 581-851 |
20X物鏡 | 511-120 | 壓板 | 581-841 |
50X物鏡 | 511-130 | V型夾具 | 581-831 |
300mm線紋尺 | 581-221 | 旋轉工作臺RT1 | 581-511 |
儀器柜 | 581-620 | Φ400mm圓弧膠片 | 581-361 |
光學尋邊器SED-400 | 581-311 | 腳踏開關ST150 | 581-351 |
