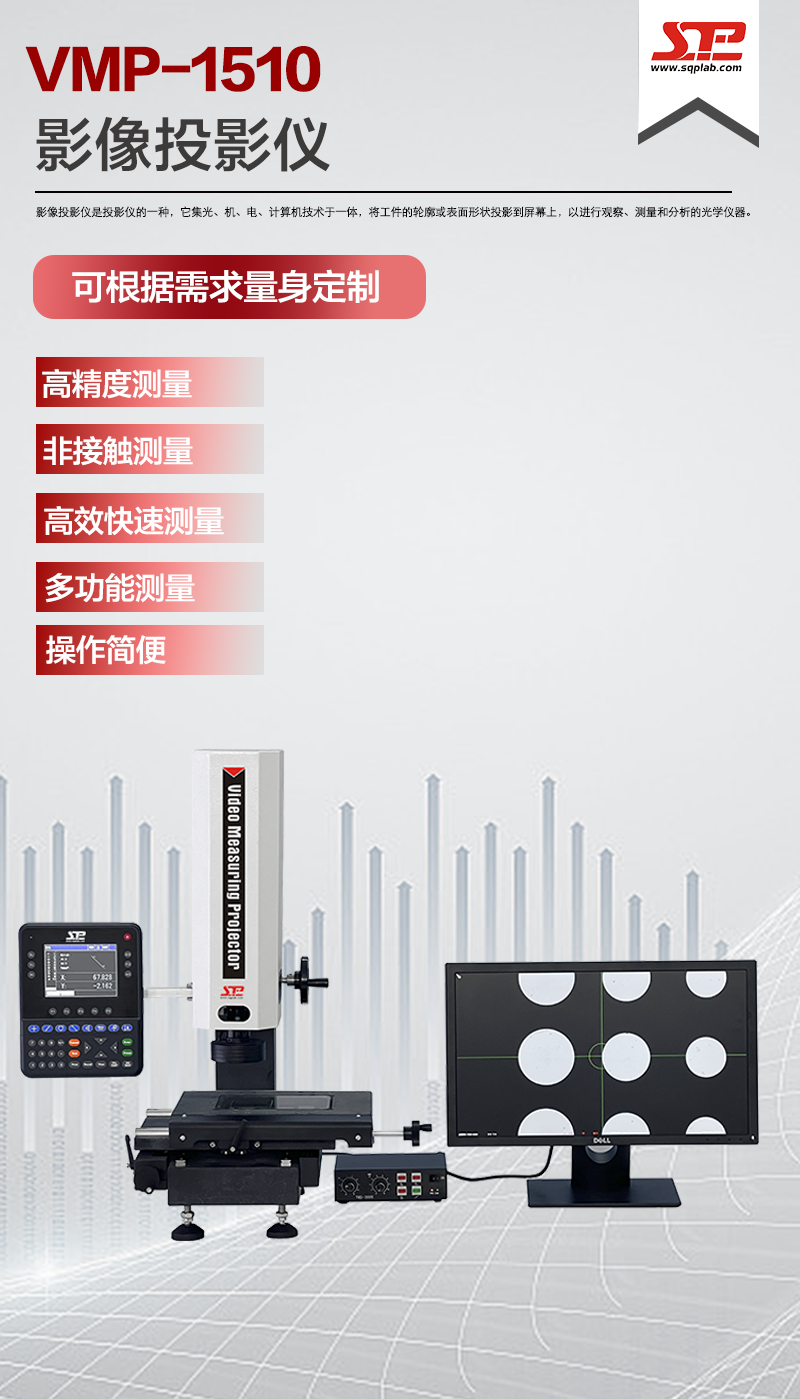

規格型號:VMP-1510
數據指標:測量精度:E1x, y: 2.5+L/200um/E2xy: 4+L/200um
立即免費獲?。簝x器報價方案與儀器PDF資料!
l 采用高精度花崗巖工作臺/底座和立柱,確保機臺擁有的穩定性和精度;
l 采用高精密無牙光桿和快速移動鎖緊裝置,確保工作臺回程誤差在2um以內;
l 采用高精度儀器光學尺配合精密工作臺,確保機臺精度在≤2.5+L/200um以內;
l 采用高清變焦鏡頭和高解析度彩色數字相機,確保畫質清晰無畸變;
l 采用LED冷光源和透射LED平行光源作為投影儀照明;
l 采用調整十字線的合適顏色來瞄準測量點;
l 采用多功能彩色液晶屏數據處理器DP400作為數據處理系統。
DP400產品特征:
l 采用5.6英寸彩色高清液晶屏和密封式硅膠輕觸按鍵,時尚美觀、操作便捷、使用壽命長;
l 可保存100個圖形元素,設置和保存當前日期;
l 支持多種二維測量如:點、線、圓、角度、距離、矩形、螺紋等其他、預置、擺正等特殊功能;
l 具備反向計數、區段中點、折半、調用函數/程序、程序錄制、循環測量等輔助功能;
l 可連接腳踏開關、打印機、光學尋邊器等多種輔助測量工具;
l 可對三軸實行線性補償和區段補償,確保測量精度;
l 具有極坐標和直角坐標切換和毫米/英尺等讀數單位切換;
l 具有獨立密碼權限功能,減少誤操作導致數據偏差;
l 電源及信號抗干擾能力達到2500V以上;
l 支持多語種:中英文及其他語種。

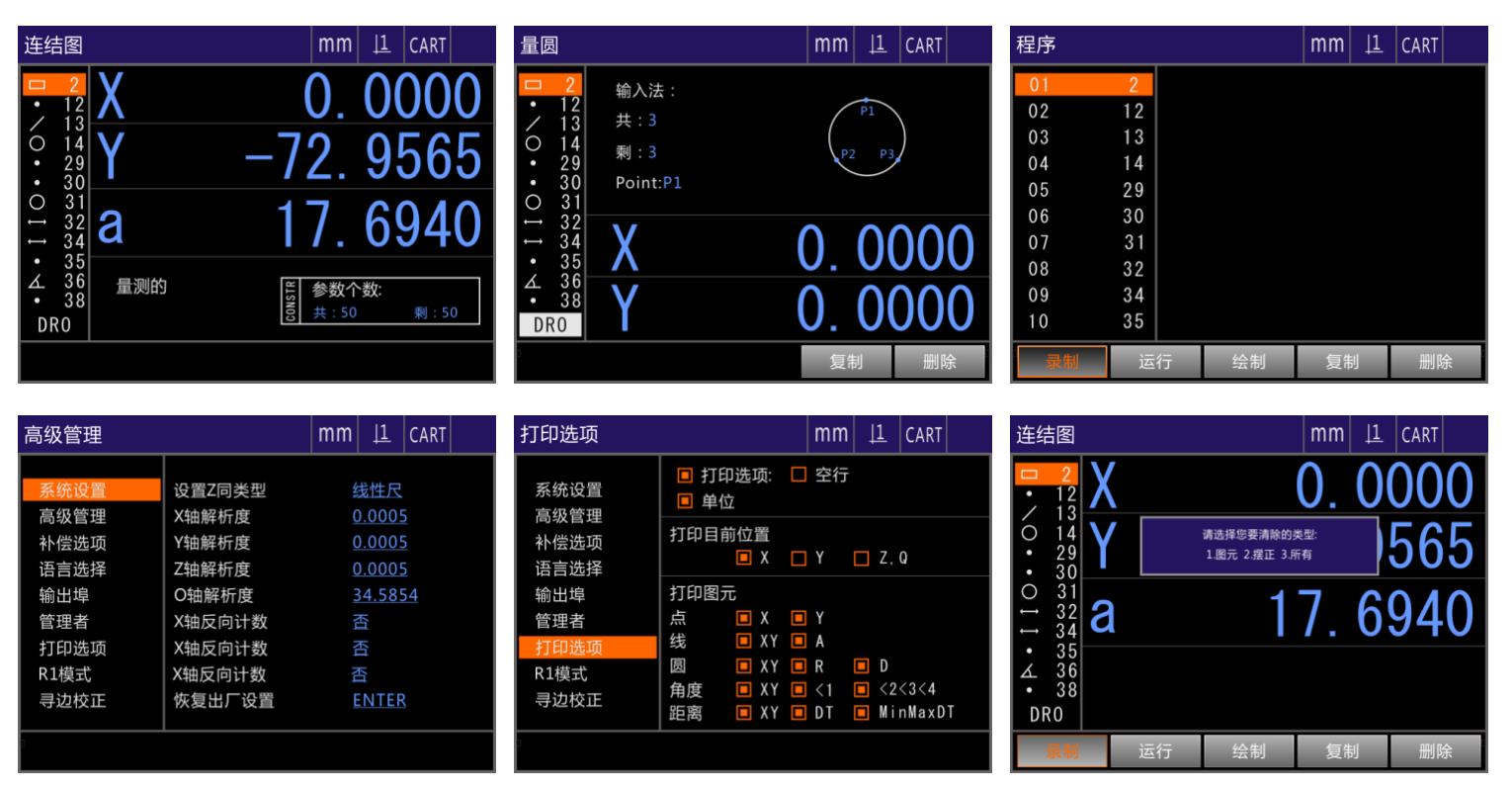

多功能彩色液晶屏數據處理器
DP400
產品技術參數:
產品名稱 | 影像投影儀 |
產品型號 | |
產品貨號# | 525-020P |
大理石工作臺 | (310*220) mm |
玻璃工作臺 | (179.5*129.5) mm |
X/Y軸行程 | (150*100) mm |
Z軸行程 | 高精度導軌,有效行程100mm |
X/Y兩軸光柵尺 | 分辨率:0.5um |
底座和立柱 | 高精度花崗巖 |
測量精度* | E1x, y: 2.5+L/200um |
E2xy: 4+L/200um | |
重復精度 | 2um |
光源 | LED冷光源 |
透射LED平行(面)光源 | |
可選配同軸光 | |
HDMI 相機 | 1/3"/130萬 高分辨率數字相機 |
變焦鏡頭 | 6.5X高清晰光學鏡頭 |
光學放大倍數:0.7X~4.5X,視頻放大倍率: 26X~172X(21.5” 顯示器) | |
無線鼠標 | 用于調整合適的橫線顏色,以瞄準測量點 |
顯示器 | 21” HDMI 液晶顯示器 |
測量數據處理 | DP400 數據處理器,英文、簡體中文、繁體中文多語言選擇,可增加其他語言版本 |
電源 | AC220V/50Hz; 110V/60Hz |
外形尺寸(WxDxH) | (462*401*725) mm |
毛/凈重 | 60/48Kg |
型號 | DP400 |
貨號# | 510-340 |
支持語種 | 簡體中文、繁體中文、英文、德語、葡萄牙語、韓語、土耳其語,及其他語種 |
LCD屏幕尺寸 | 115mm×85mm |
LCD屏幕解析度 | 640*480 |
數字顯示范圍 | 8位 |
數軸顯示 | 3軸 (X,Y,Z/Q) |
Z/Q示值 | 長度或角度 |
角度顯示方式 | 度分秒或百分度 |
光柵尺信號 | 兩路相差90°相位角的TTL方波或交流正弦波,驅動能力大于10MA |
光柵尺分辨率 | 0.1um,0.2um,0.5um, 1um,2um,5um |
波特率 | 4800,9600,14400,19200,38400,57600 |
數據輸出端口 | RS232,DB-9型母型接口 |
按鍵類型 | 密封式硅膠輕觸鍵盤 |
擴展端口 | 腳踏開關、打印機、光學尋邊器等多種輔助測量工具 |
輸入電壓 | AC90V-240V,15W |
使用環境 | 工作溫度: 0 ℃~40 ℃;存儲溫度:-10 ℃~60℃;相對濕度:<90%RH |
外形尺寸 | 252.5x197x56mm |
標準配置:
產品名稱 | 數量 | 產品名稱 | 數量 |
影像投影儀VMP-1510 | 1 | 數據處理器DP400 | 1 |
數據線 | 1 | 數顯表支架 | 1 |
VMS-3000光源控制器 | 1 | 無線鼠標 | 1 |
21” 液晶顯示器 | 1 | 產品保修卡/保修卡/說明書/裝箱單 | 各1 |
